在金属焊接与结构件制造中，焊接变形和结构强度不足是两大核心痛点。变形会导致装配困难、尺寸超差甚至报废；强度不足则影响使用寿命与安全。科学的焊接工艺控制，既能减小变形，又能提升焊缝强度，是保证产品质量的关键。
焊接变形源于局部高温加热与冷却不均造成的内应力失衡；结构强度则取决于熔合质量、焊缝缺陷与应力状态。二者相辅相成，合理工艺可同时改善，不当操作则会加剧变形并产生气孔、裂纹等缺陷。
一、前期工艺规划：从源头控制变形与强度

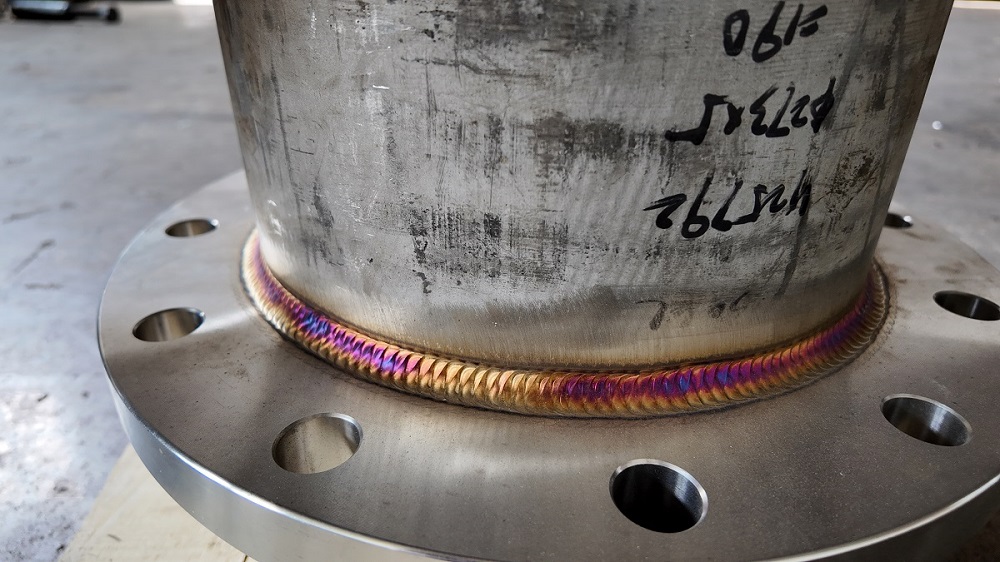

合理选择焊材与焊接方法碳钢可选用手工电弧焊；不锈钢优先氩弧焊，搭配匹配焊材；铝合金建议脉冲氩弧焊，使用高纯度焊材，减少热影响与缺陷，从根源保证强度。

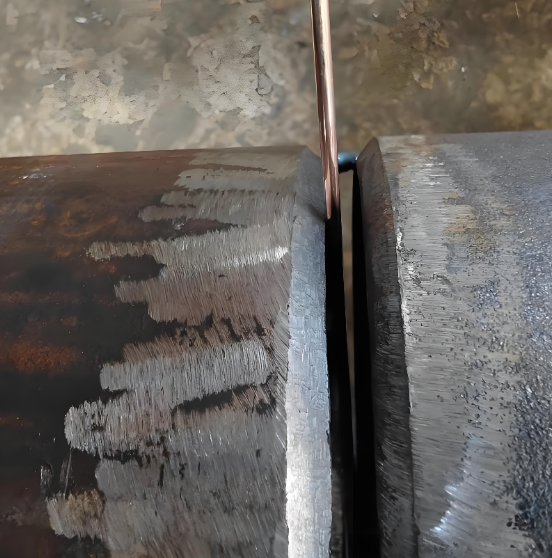

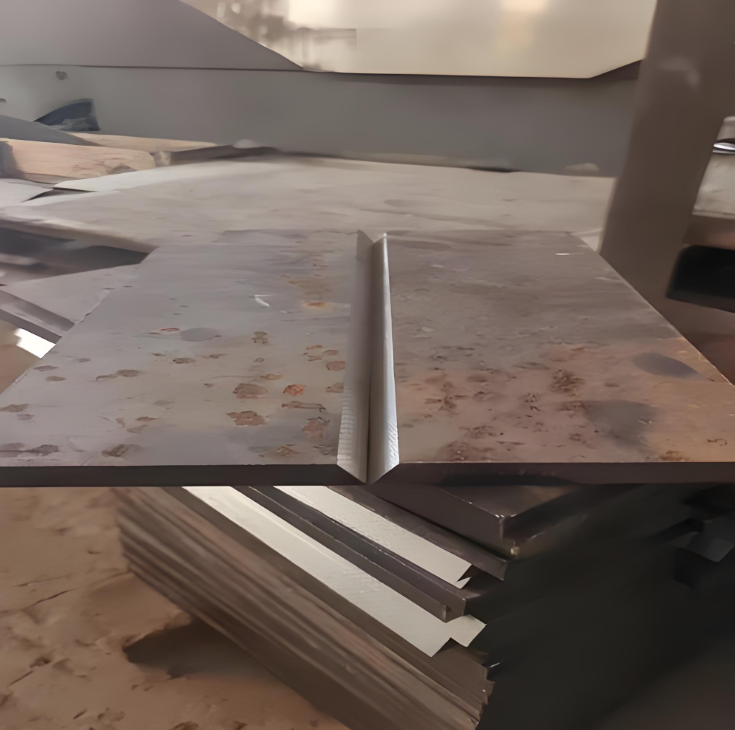

优化坡口与拼接间隙根据板厚与受力设计 V 型、X 型、U 型坡口，保证熔深与熔合。定位精准，预留 2–4mm 间隙，避免未焊透、烧穿，降低热集中变形。
做好焊前预处理彻底清除铁锈、油污、氧化皮，防止气孔、夹渣与应力集中。厚板提前预热 100–300℃，减小温差、降低冷速，减少焊接应力与变形。
二、焊接过程控制：核心环节兼顾变形与强度
严控热输入热输入过大会扩大热影响区，加剧变形、弱化金相组织；过小则熔深不足、强度不够。薄板用小电流快焊，厚板适当加大电流、保证熔深，实现强度与变形的平衡。

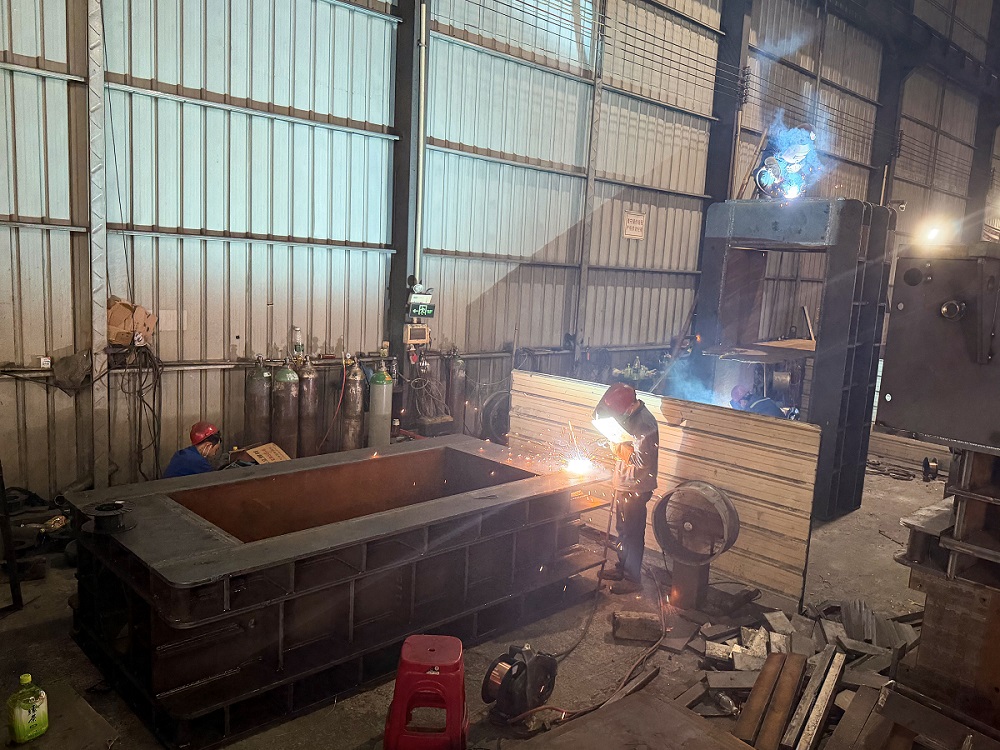

采用合理焊接顺序遵循先内后外、先短后长、对称焊接、分段退焊原则，让热量均匀分布、应力相互抵消。复杂结构分段焊接，焊一段冷却一段，显著减小整体变形。

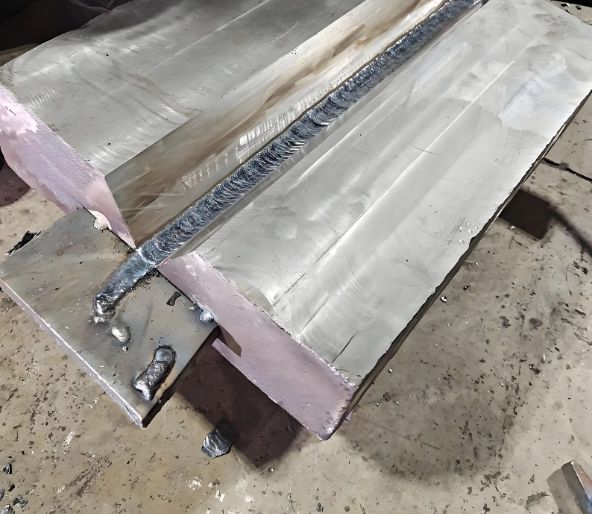

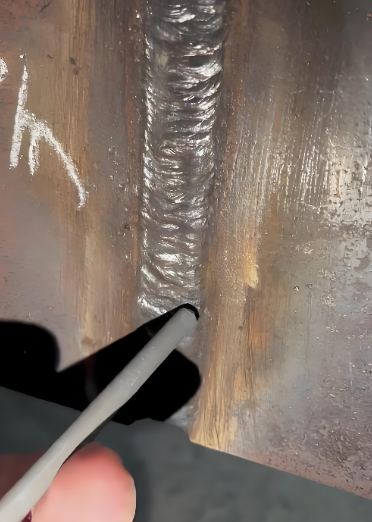

规范操作保证焊缝质量保持焊枪角度 45°–60°，运条均匀，避免断弧、偏弧。多层多道焊需清渣后再焊下一道，保证层间熔合良好，减少缺陷，提高结构整体性与强度。
三、焊后处理：释放应力、修正变形

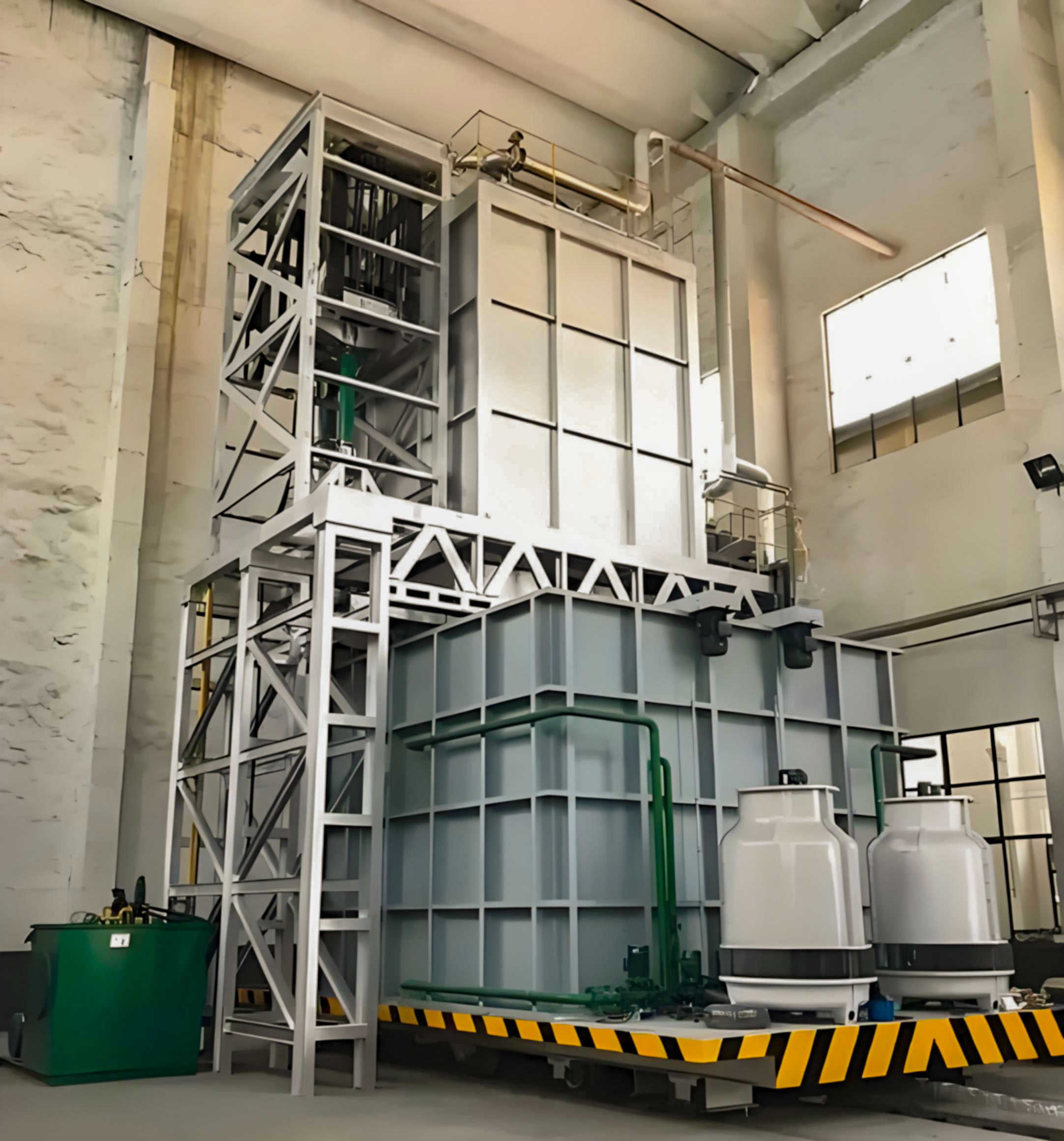

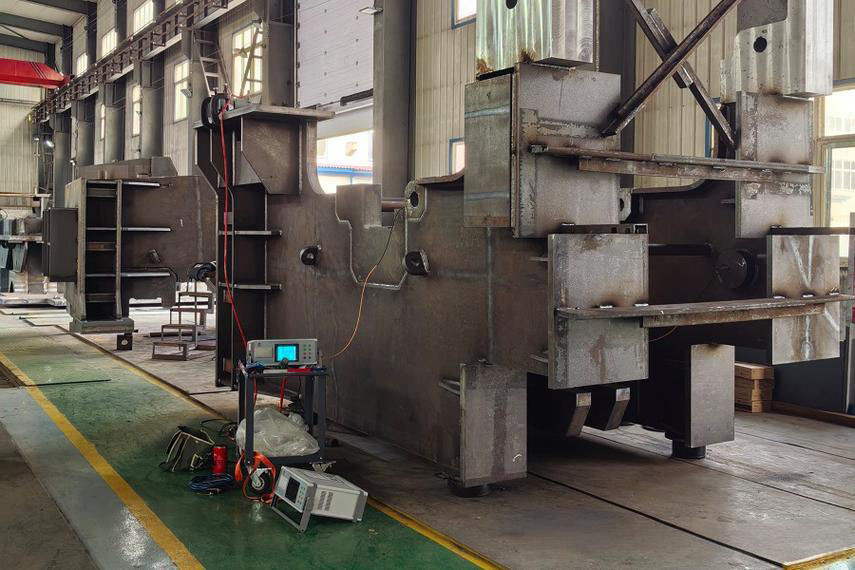

消除残余应力重要结构件可采用自然时效或退火处理（500–600℃），释放内应力，改善组织，提升强度与尺寸稳定性。
矫正微小变形薄板用机械矫正，厚板与复杂件用火焰矫正（加热 200–300℃），利用热胀冷缩校正变形，避免过度矫正产生新应力。
焊缝检测与修复通过外观、UT、PT 等检测气孔、裂纹、未熔合等缺陷，及时补焊修复，避免局部缺陷影响整体强度。
四、实操总结
焊接质量控制是前期规划 + 过程控制 + 后期处理的全流程闭环。核心逻辑是：平衡热输入、分散应力、保证熔合。
只有把工艺标准落实到每一道工序，才能有效减少变形、提升结构强度，降低报废率、提高生产效率，为客户提供稳定可靠的焊接结构件。
